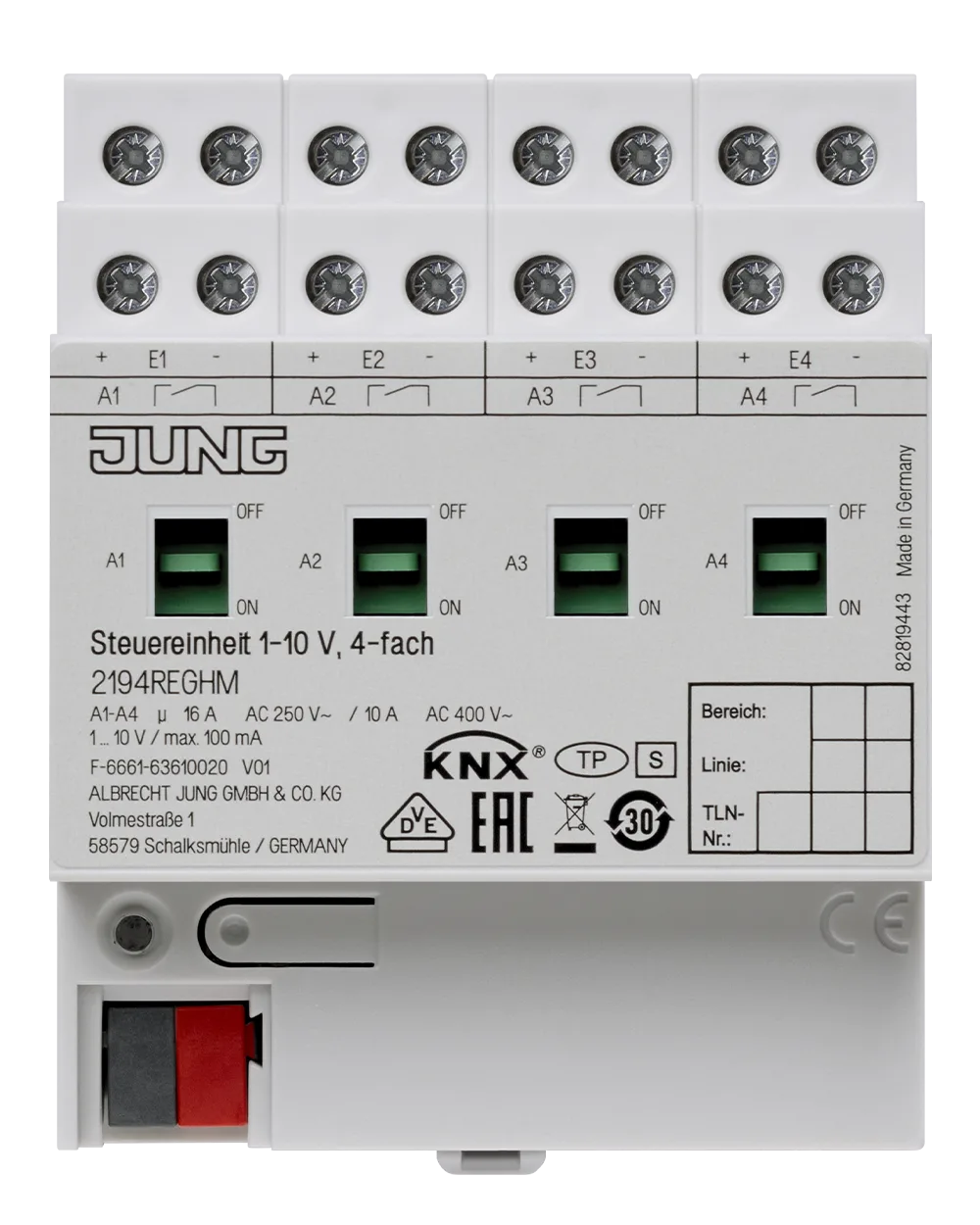

Блок управления 1-10 B, 4 группы
KNX control unit 1 – 10 V, 4-gang, rail mounting device, 4 rail units
Розничная цена
384 950 ₸
Под заказ из Германии
Характеристики
- Артикул
- 2194 REGHM
- EAN/GTIN
- 4011377150942
Описание и характеристики
REG-корпус 4 TE
Использование по назначению
- Включение и настройка яркости для ламп с устройствами управления с интерфейсом 1–10 В
- Включение электрических потребителей
Характеристики
- Переключение реле вручную независимо от шины
- Включение ёмкостной нагрузки и обусловленные этим высокие значения пускового тока
- Гибкое присвоение управляющих входов переключающим выходам, например для управления лампами RGBW
- Работа переключающих выходов в качестве переключающего исполнительного элемента
- К различным входам могут быть подключены разные фазы
- Не требуется дополнительного электроснабжения
- Ответное сообщение о состоянии коммутации и значении яркости
- Функция разогрева для люминесцентных ламп
- Регулируемые включение и яркость
- Функции времени: задержка включения и выключения, лестничный выключатель света с функцией предварительного предупреждения
- Интеграция в световые сцены
- Счетчик рабочих часов
Технические характеристики
- Среда передачи данных KNX
- TP 256
- Напряжение питания KNX
- DC 21 ... 32 В SELV
- Потребляемый ток KNX
- макс. 6 мA
- Потеря мощности
- макс. 4 Вт
- Температура окружающей среды
- −5 ... +45 °C
- Температура транспортировки
- −25 ... +70 °C Управляющие выходы
- Управляющее напряжение
- 1 ... 10 V
- Управляющий ток на канал
- макс. 100 мA
- длина кабеля
- макс. 500 м (0,5 мм²) Коммутирующие выходы
- Тип контактов
- беспотенциальные контакты реле (μ- контакты)
- Коммутируемое напряжение AC
- AC 250 / 400 В
- Ток переключения 230 В AC1
- 16 A
- Ток переключения 230 В AC3
- 10 A
- Ток переключения 400 В AC1
- 10 A
- Ток переключения 400 В AC3
- 6 A
- Люминесцентные лампы
- 16 AX
- Коммутируемое напряжение DC
- DC 12 ... 24 В
- Ток переключения DC
- 16 A
- Мин. ток переключения
- 100 мA
- Начальный ток 150 µs
- 600 A
- Начальный ток 600 µs
- 300 A
- резистивная нагрузка
- 3680 Вт
- Емкостная нагрузка
- 16 A / 200 мкФ Lamp loads
- Лампы накаливания
- 3680 Вт
- ВВ галогенные лампы
- 3680 Вт ВВ галогенные лампы с
- индуктивные трансформаторы
- 2000 ВA
- электронные трансформаторы
- 2500 Вт Люминесцентные лампы T5/T8
- не компенсированные
- 3680 Вт
- параллельно компенсированные
- 3.680 Вт / 200 мкФ Подключение, выходы
- Двойное включение
- 3680 Вт / 200 мкФ Компактные люминесцентные лампы
- Способ присоединения
- screw terminals
- одножильный провод
- 1 x 0,5 ... 4 мм²
- многожильный без наконечника
- 1 x 0,34 ... 4 мм²
- многожильный с наконечником
- 1 x 0,14 ... 2,5 мм²
- Ширина монтажа
- 72 мм (4 установочных модулей)
Логистика
Единица
- Упаковка
- 1 pc.
- Вес
- 0.284 кг
- Длина
- 94 мм
- Высота
- 70 мм
- Ширина
- 70 мм
Коробка
- Упаковка
- 1 pc.
- Вес
- 0.319 кг
- Длина
- 100 мм
- Высота
- 100 мм
- Ширина
- 78 мм
