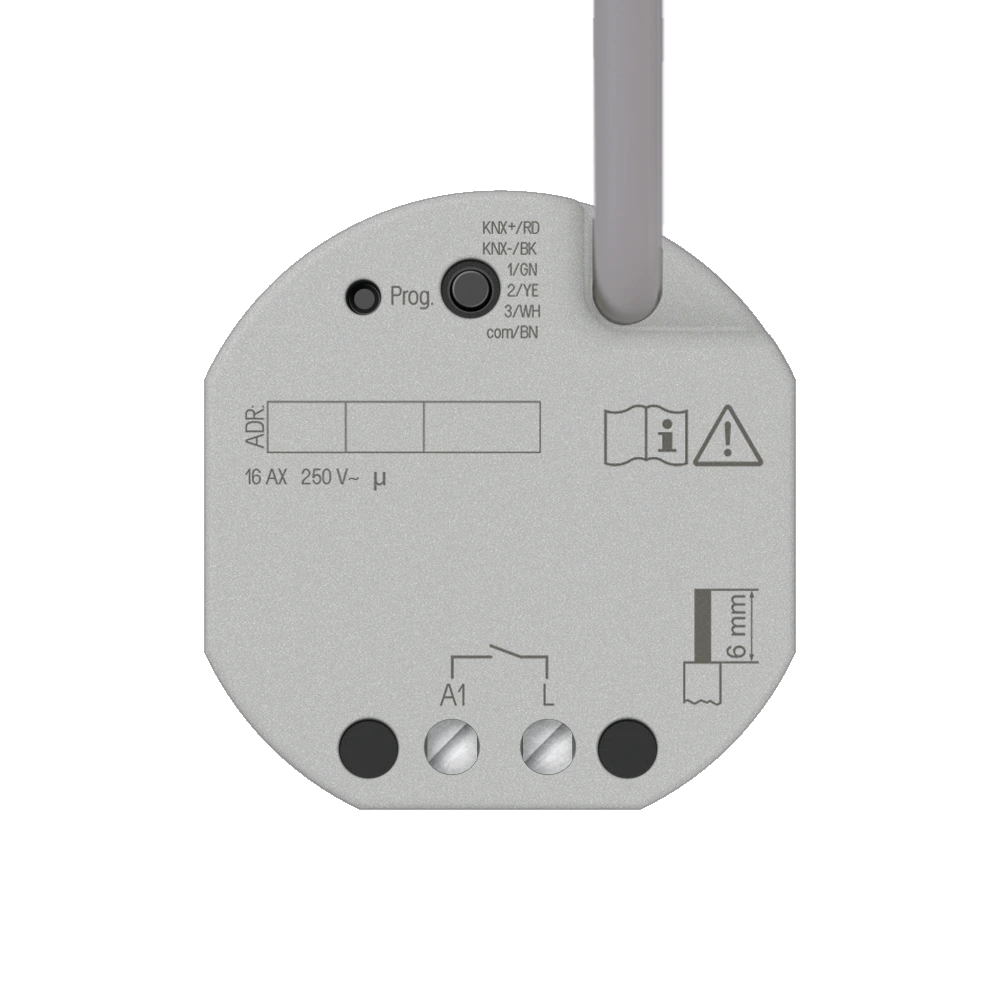

Актуатор коммутирующий, 1 группа

Технические характеристики

Температура окружающей среды

−5 ... +45 °C

Температура транспортировки

−25 ... +70 °C

Размеры (Ш x В x Г)

48 x 50 x 28 мм

Среда передачи данных KNX

TP 256 Режим ввода в эксплуатацию S-режим

Напряжение питания KNX

DC 21 ... 32 В SELV

Потребляемый ток KNX

5 ... 18 mA

Подключение KNX

Соединительная клемма на кабеле управления Выходы

Способ присоединения

screw terminals

Коммутируемое напряжение

AC 250 В ~

Ток переключения

16 A

Люминесцентные лампы

16 AX

Начальный ток 200 µs

макс. 800 A

Начальный ток 20 мс

макс. 165 A Присоединяемая мощность

резистивная нагрузка

2500 Вт

Емкостная нагрузка

макс. 16 A (140 мкФ)

Двигатели

1380 ВA

Лампы накаливания

2300 Вт

ВВ галогенные лампы

2300 Вт

Высоковольтная светодиодные лампы

макс. 400 Вт ВВ галогенные лампы с

электронные трансформаторы

1500 Вт

индуктивные трансформаторы

1200 ВA Компактные люминесцентные лампы

не компенсированные

1000 Вт

параллельно компенсированные

1160 Вт / 140 мкФ Уменьшение потребляемая мощность на каждые 5 °C при превышении

температуры 35 °C

−10 % при установке в деревянных или

гипсокартонных стенах

−15 %

при установке в комбинациях приборов

−20 % Подключение

одножильный провод

1 x 0,5 ... 4 мм²

многожильный без наконечника

1 x 0,5 ... 4 мм²

многожильный с наконечником

1 x 0,5 ... 2,5 мм² Входы

Управляющий кабель

YY6x0.6 (предварительно собранный)

Вид входа

floating

Количество

3

Суммарная длина кабеля к спутникам

макс. 10 м

Тип кабеля

J-Y(St)Y Запрос напряжения опроса входов

спутниковой вставки

около 5 B
