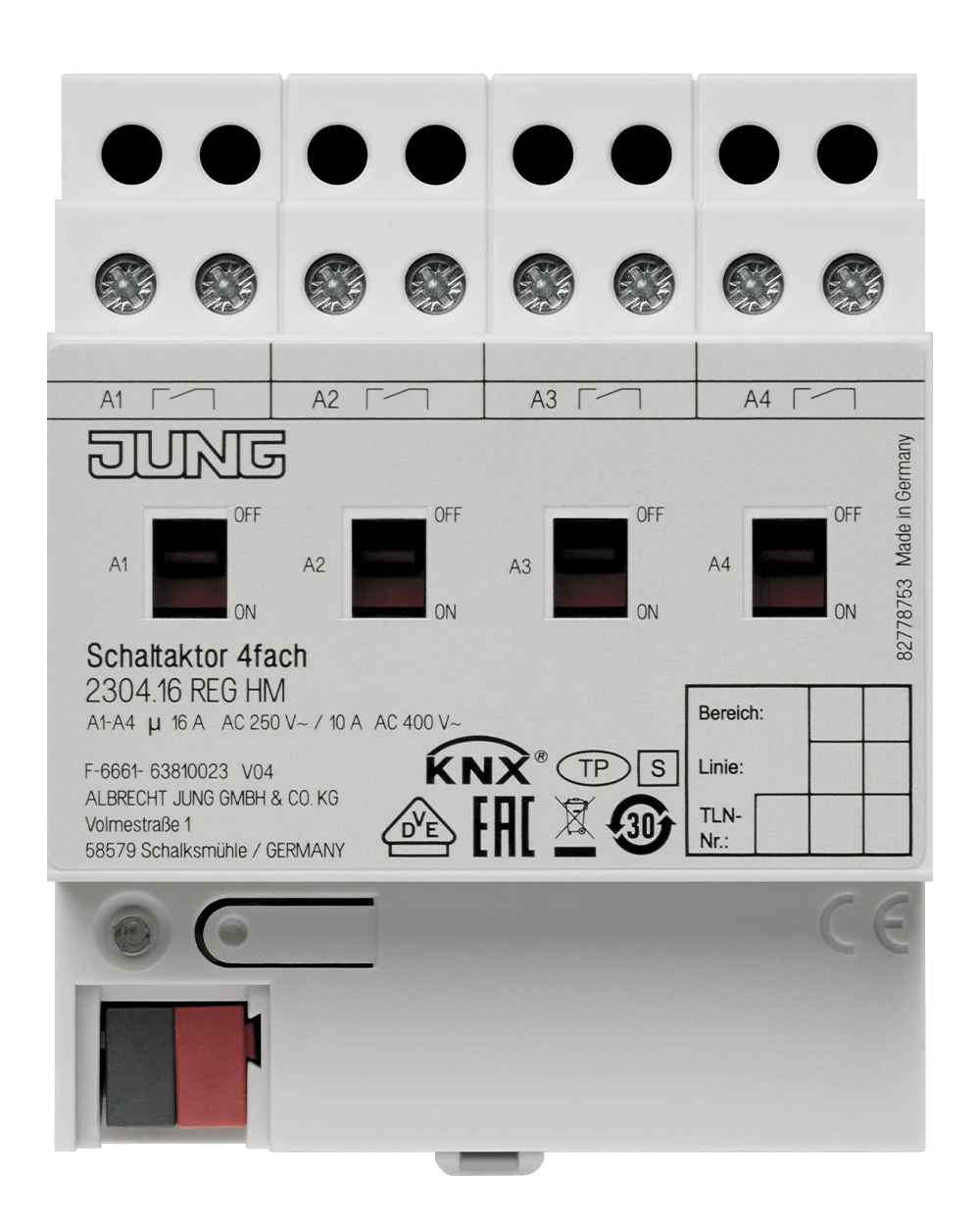

Актуатор коммутирующий, 4 группы

Технические характеристики

Среда передачи данных KNX

TP 256

Напряжение питания KNX

DC 21 ... 32 В SELV

Подключение KNX

клеммы

Потребляемая мощность KNX

тип. 150 мВт

Потеря мощности

макс. 4 Вт

Температура окружающей среды

−5 ... +45 °C

Температура транспортировки

−25 ... +70 °C

Ширина монтажа

72 мм (4 установочных модулей) Подключение, выходы

Способ присоединения

screw terminals

одножильный провод

1 x 0,5 ... 4 мм²

многожильный без наконечника

1 x 0,5 ... 4 мм²

многожильный с наконечником

1 x 0,5 ... 2,5 мм² Коммутирующие выходы

Тип контактов

беспотенциальные контакты реле (μ- контакты)

Коммутируемое напряжение AC

AC 250 / 400 В

Ток переключения 230 В AC1

16 A

Ток переключения 230 В AC3

10 A

Ток переключения 400 В AC1

10 A

Ток переключения 400 В AC3

6 A

Люминесцентные лампы

10 AX

резистивная нагрузка

3680 Вт

Емкостная нагрузка

10 A / 140 мкФ

Коммутируемое напряжение DC

DC 12 ... 24 В

Ток переключения DC

16 A

Мин. ток переключения

100 мA

Начальный ток 150 µs

400 A

Начальный ток 600 µs

200 A Lamp loads

Лампы накаливания

2500 Вт

ВВ галогенные лампы

2500 Вт ВВ галогенные лампы с

индуктивные трансформаторы

1200 ВA

электронные трансформаторы

1500 Вт Люминесцентные лампы T5/T8

не компенсированные

2000 Вт

параллельно компенсированные

2.000 Вт / 140 мкФ

Двойное включение

2.300 Вт / 140 мкФ Компактные люминесцентные лампы

Тестовый знак

VDE
