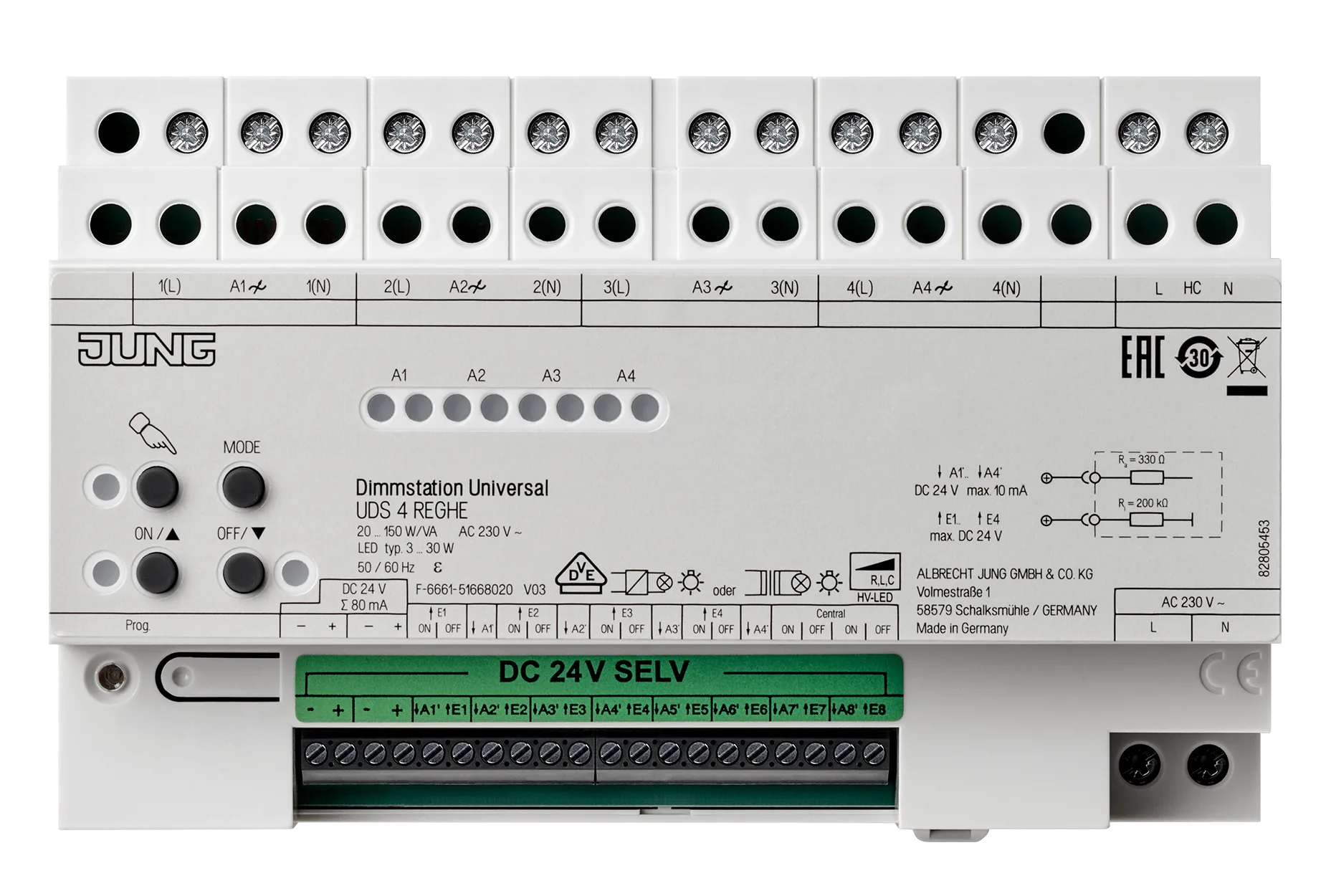

Диммерная LED станция универсальная, 4 группы

Name: Диммерная LED станция универсальная, 4 группы
Brand: JUNG
SKU: UDS4REGHE
Price: 806675 KZT
Availability: BackOrder

LED universal dimming station 4-gang, rail mounting device, 8 rail units

Розничная цена

806 675 ₸

Под заказ из Германии

Характеристики

Артикул: UDS 4 REGHE
EAN/GTIN: 4011377055162

Описание и характеристики

Диммерная светодиодная станция универсальная, 4 группы REG-корпус 8 TE

Использование по назначению

Возможна смешанная нагрузка допустимых типов
Невозможно подключение смешанных нагрузок с TRONIC трансформатором и с индуктивным трансформатором
Управление сенсорными модулями, кнопочными модулями или механическими кнопками без подсветки
При нагрузке типа электронные трансформаторы работа этого устройства с универсальными усилителями невозможна! Для увеличения мощности при работе с электронными трансформаторами используйте, пожалуйста, усилители

TRONIC.

Характеристики

Локальное управление. Если не подключены управляющие устройства, диммирующей станцией можно управлять с помощью её кнопок
Активация статусных светодиодов на управляющих элементах. Для этого диммерная светодиодная станция имеет выходы A1’...A4’.
Электронная защита от короткого замыкания с выключением не позднее чем через 7 секунд
Электронная защита от перегрева
Плавное включение ламп в щадящем режиме
Выключение с функцией снижения яркости
Возможно возрастание выходной мощности при параллельном подключении нескольких выходов
Возможно увеличение мощности за счёт подключения усилителей (арт.
Подходит для гостиничного карточного выключателя
Функция центрального управления Все ВКЛ, Все ВЫКЛ
Возможно параллельное включение двух диммирующих станций (или диммерная + релейная станция)
Автоматическая настройка принципа диммирования, соответствующего нагрузке станция включится на яркости, сохранённой в памяти. После извлечения карточки освещение остается включенным и им можно еще управлять 1 минуту. Через 1 минуту освещение начинает плавно уменьшаться до минимального значения яркости и выключается в течение 3 минут. Вновь управлять диммерной станцией можно после вставления гостиничной карточки.

Функция гостиничного карточного выключателя

Технические характеристики

Номинальное напряжение: AC 230 ... 240 В ~
Потеря мощности: макс. 20 Вт
Частота сети: 50/60 Гц
Потребление в режиме ожидания: макс. 2 Вт Терминалы -, +
Управляющее напряжение: DC 24 В SELV
Макс. допустимый ток: 10 мA
Длина управляющего кабеля: макс. 100 м Количество элементов управления
сенсорный модуль (арт.: SM 1608): макс. 4 (также при параллельном включении релейных/диммерных станций)
модуль (арт.: 4008 TSM): макс. 4 (также при параллельном включении релейных/диммерных станций) Кнопочные сенсорные модули 24 В перем. тока (нормально разомкнутый
контакт): в зависимости от кнопочных модулей, необходимо принимать во внимание потребляемый ток Входы включения E1ON/OFF ... E4ON/OFF
Сопротивление Ri: 200 кОм Выходы активации A1' ... A4'
Сопротивление Ra: 330 Ом Сеть / нагрузка / гостиничный выключатель
Способ присоединения: screw terminals
одножильный провод: 1,5 мм²
многожильный без наконечника: 1 мм²
многожильный с наконечником: 0,75 мм² Выходы нагрузки A1 ... A4
Тип контактов: ε
Длина выходного кабеля, на канал: макс. 100 м Присоединяемая мощность на канал
Лампы накаливания: 20 ... 150 W
ВВ галогенные лампы: 20 ... 150 W
Электронные трансформаторы: 20 ... 150 W
индуктивные трансформаторы: 20 ... 150 BA диммируемые высоковольтная
светодиодные лампы: тип. 3 ... 30 Вт диммируемые компактные
люминесцентные лампы: тип. 3 ... 30 Вт
резистивная-ёмкостная: 20 ... 150 W
резистивная-индуктивная: 20 ... 150 BA
емкостная-индуктивная: не допускается Снижение нагрузки на каждые 5 °C при
превышении 45 °C: -15 % 02.06.2026 2 из 3 Нагрузка параллельно включенных выходов не должна превышать 80 %.
Ширина монтажа: 144 мм (8 установочных модулей)
